中国地质科学院郑州矿产综合利用研究所主办
高级检索

改性赤泥免烧砖的制备与放射性屏蔽机理分析

,  ,  ,  ,  ,

文章导航 > 矿产保护与利用 > 2019 > 39(1): 95-99

上一篇

下一篇

杨艳娟, 李建伟, 张茂亮, 马炎, 殷会玲, 马挺. 改性赤泥免烧砖的制备与放射性屏蔽机理分析[J]. 矿产保护与利用, 2019, 39(1): 95-99. doi: 10.13779/j.cnki.issn1001-0076.2019.01.019
引用本文: 杨艳娟, 李建伟, 张茂亮, 马炎, 殷会玲, 马挺. 改性赤泥免烧砖的制备与放射性屏蔽机理分析[J]. 矿产保护与利用, 2019, 39(1): 95-99. doi: 10.13779/j.cnki.issn1001-0076.2019.01.019
shu
YANG Yanjuan, LI Jianwei, ZHANG Maoliang, MA Yan, YIN Huiling, MA Ting. Preparation and Radioactive Shielding Mechanism Analysis of Modified Red Mud Baking-free Brick[J]. Conservation and Utilization of Mineral Resources, 2019, 39(1): 95-99. doi: 10.13779/j.cnki.issn1001-0076.2019.01.019
Citation: YANG Yanjuan, LI Jianwei, ZHANG Maoliang, MA Yan, YIN Huiling, MA Ting. Preparation and Radioactive Shielding Mechanism Analysis of Modified Red Mud Baking-free Brick[J]. Conservation and Utilization of Mineral Resources, 2019, 39(1): 95-99. doi: 10.13779/j.cnki.issn1001-0076.2019.01.019
shu

改性赤泥免烧砖的制备与放射性屏蔽机理分析

  • 河南建筑材料研究设计院有限责任公司，河南 郑州 450052

  • 基金项目:
    河南省科技公关项目（152102310391）
详细信息
    作者简介: 杨艳娟(1980-), 女, 河南焦作人, 高级工程师, 硕士, 主要从事建筑材料设计研究开发及工业废弃物资源化利用的研究, E-mail:56537323@qq.com
    通讯作者: 李建伟, E-mail:573465057@qq.com

  • 中图分类号: X753

Preparation and Radioactive Shielding Mechanism Analysis of Modified Red Mud Baking-free Brick

  • Henan Building Materials Research and Design Institute Co., Ltd, Zhengzhou 450052, China

More Information

    摘要

  • 针对赤泥免烧砖广泛存在的高放射性问题进行了制备工艺优化，并对所制改性赤泥免烧砖进行了性能测试，分析了其强度形成机理与放射性屏蔽机制。研究发现：通过常压石灰水洗法改性处理赤泥、添加复合外加剂、提高早期养护温度等优化措施可以改善并解决这些问题，经优化后的制备工艺可以制成满足相关标准规定MU15级的改性赤泥免烧砖；赤泥免烧砖的强度是由机械挤压作用、赤泥的水化反应、石灰水玻璃的水解和原料的水化反应等共同作用的结果；硫酸钡、硼砂及水化硅酸钙的固结等因素共同作用致使赤泥免烧砖的放射性得到有效控制。

    The optimization of the preparation process for the high-radioactivity of red mud baking-free bricks was performed. The properties of the modified red mud baking-free bricks were tested. Their strength formation mechanisms and radioactive shielding mechanism were analyzed. It was found that these problems could be improved and solved by optimizing measures such as treating red mud with lime washing at normal pressure, adding compound admixtures and improving early curing temperature. The optimized preparation process which met the requirements of relevant standards could be used to produce the MU15 modified red mud baking-free bricks. The strength of red mud baking-free bricks was the result of the combined effect of mechanical extrusion, hydration reaction of red mud, hydrolysis of lime-water glass and hydration of raw materials, etc. The combined effect of barium sulfate, borax and the consolidation of calcium silicate effectively controlled the radioactivity of red mud unburned bricks.

    • HTML全文
  • 加载中

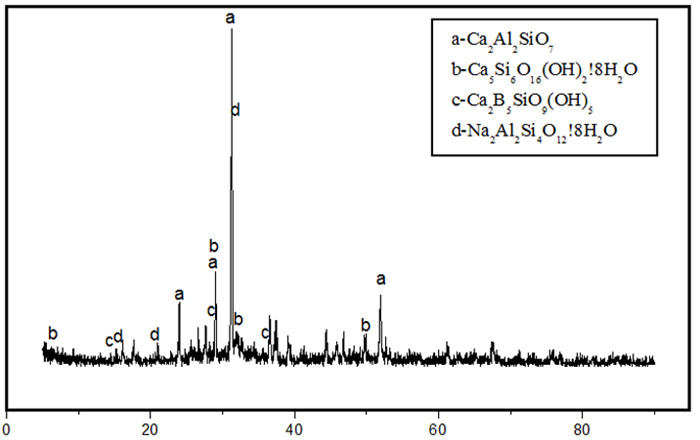

  • 图 1  改性赤泥免烧砖的XRD图谱

    Figure 1.

    下载: 全尺寸图片 幻灯片

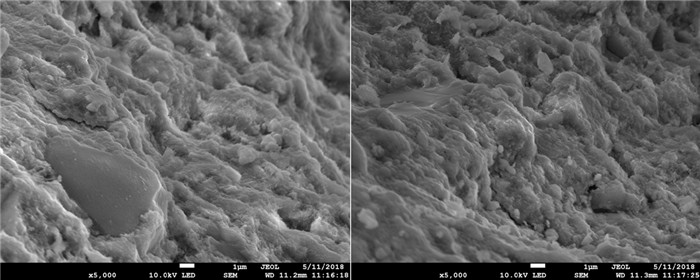

    图 2  改性赤泥免烧砖的SEM照片

    Figure 2.

    下载: 全尺寸图片 幻灯片

    表 1  赤泥、矿粉、脱硫石膏、生石灰的化学成分      /%

    Table 1.  Chemical composition of red mud, slag, FGD gypsum and quicklime

    化学成分 CaO SiO2 Fe2O3 Al2O3 MgO SO3 Na2O K2O 烧失
    赤泥 30.92 22.64 8.39 9.42 4.10 - 2.65 0.86 13.79
    矿粉 33.60 32.94 5.21 15.54 9.77 - 0.48 0.52 1.18
    脱硫石膏 30.66 1.03 1.21 0.51 0.75 41.18 0.14 0.34 21.20
    生石灰 89.34 5.21 0.15 1.02 1.43 - 0.10 0.21 0.11
    下载: 导出CSV

    表 2  改性赤泥的化学成分    /%

    Table 2.  Chemical composition of modified red mud

    化学成分 CaO SiO2 Fe2O3 Al2O3 MgO TiO2 Na2O K2O 烧失 -
    改性赤泥 37.46 16.80 7.38 7.11 3.37 1.57 0.72 0.39 19.75 -
    下载: 导出CSV

    表 3  改性赤泥免烧砖砖的测试性能结果

    Table 3.  Properties of modified red mud baking-free brick

    项目 标准值JC/T 422—2007 检测值 结论
    抗压强度/MPa MU15：15.0 17.8 合格
    体积密度/(kg·m-3) - 1 532 -
    吸水率/% ≤18 12.7 合格
    干燥收缩率/% ≤0.06 0.06 合格
    泛霜 - 轻微泛霜 -
    抗冻性 质量损失/% ≤2.0 单块最大质量损失1.5 合格
    冻后强度/MPa 平均值≥12.0 14.6 合格
    碳化性能 碳化后强度平均值≥12.0 17.2 合格
    软化性能 平均值Kr≥0.80 0.96 合格
    放射性 内照射指数IRa ≤1.0 0.753 合格
    外照射指数Ir ≤1.0 0.784
    下载: 导出CSV

    表 4  赤泥免烧砖的放射性

    Table 4.  Radioactivity of modified red mud baking-free brick

    检测项目 赤泥 改性赤泥 赤泥免烧砖
    镭-226 380.724 303.634 150.612
    比活度/(Bq·kg-1) 钍-232 114.911 36.892 51.471
    钾-40 2 036.764 1 444.238 750.856
    内照射指数IRa 1.904 1.518 0.753
    外照射指数Ir 1.956 1.306 0.784
    下载: 导出CSV
    • 参考文献(17)
  • [1]

    韩玉芳, 杨久俊, 王晓, 等.烧结法和拜耳法赤泥的基本特性对比及利用价值研究[J].材料导报B:研究篇, 2011, 25(22):122-125. http://d.old.wanfangdata.com.cn/Periodical/cldb201122033

    [2]

    王梅.赤泥粉煤灰免烧砖的研制[D].武汉: 华中科技大学, 2005.http://d.wanfangdata.com.cn/Thesis/D009321

    [3]

    李春娥, 李晓生, 林蔚, 等.赤泥免烧砖的制备与硬化机理研究[J].高师理科学刊, 2017, 37(2):52-54. doi: 10.3969/j.issn.1007-9831.2017.02.015

    [4]

    生雷.赤泥陶粒粉煤灰免烧免蒸压砖性能的研究[D].济南: 山东建筑大学, 2011.http://d.wanfangdata.com.cn/Thesis/Y1870879

    [5]

    晁钰鸿, 冯有利.氧化铝厂赤泥制备免烧砖的研究现状及发展趋势[J].焦作大学学报, 2013, 27(1):78-79. doi: 10.3969/j.issn.1008-7257.2013.01.026

    [6]

    彭建军, 刘恒波, 高遇事, 等.利用拜耳法赤泥制备免烧路面砖及其性能研究[J].新型建筑材料, 2011, 38(4):21-23. doi: 10.3969/j.issn.1001-702X.2011.04.007

    [7]

    C Brunori, C Cremisini. Reuse of a treated red mud bauxite waste:studies on environmental compatibility[J]. Journal of hazardous materials, 2005, 117(1):55-63. doi: 10.1016/j.jhazmat.2004.09.010

    [8]

    L Santona, P Castaldi. Evaluation of the interaction mechanisms between red muds and heavy metals[J]. Journal of Hazardous Materials, 2006, 136(2):324-329. doi: 10.1016/j.jhazmat.2005.12.022

    [9]

    顾汉念, 王宁, 张乃从, 等.赤泥天然放射性水平及在建材领域制约性研究[J].轻金属, 2011(5):19-21. http://d.old.wanfangdata.com.cn/Periodical/qjs201105005

    [10]

    罗忠涛, 张美香, 王晓, 等.建筑材料领域赤泥放射性屏蔽技术研究现状[J].轻金属, 2013(9):16-18. http://www.cnki.com.cn/Article/CJFDTOTAL-QJSS201309006.htm

    [11]

    田崇霏, 罗忠涛, 王晓, 等.重晶石对赤泥水泥砂浆强度及放射性的影响研究[J].混凝土与水泥制品, 2015(4):59-62. doi: 10.3969/j.issn.1000-4637.2015.04.015

    [12]

    田崇霏, 罗忠涛, 王晓, 等.钢渣对赤泥复合硅酸盐水泥砂浆强度及放射性的影响研究[J].混凝土, 2016(2):124-127. doi: 10.3969/j.issn.1002-3550.2016.02.031

    [13]

    王晓, 田崇霏, 罗忠涛, 等.沸石对赤泥水泥砂浆强度及放射性的影响研究[J].混凝土与水泥制品, 2016(1):23-26. doi: 10.3969/j.issn.1000-4637.2016.01.006

    [14]

    杨久俊, 罗忠涛, 张磊, 等.一种赤泥料浆化多级循环脱碱方法: CN102172598A[P].2011-09-07.

    [15]

    李建伟.烧结法赤泥脱碱及碱回收工艺研究[D].郑州: 郑州大学, 2012.http://d.wanfangdata.com.cn/Thesis/Y2103832

    [16]

    邢伟宏.高掺量粉煤灰免烧砖的研究[J].新型建筑材料, 1998(9):39-40. http://d.old.wanfangdata.com.cn/Periodical/gsytb201204049

    [17]

    杨久俊, 张磊, 侯雪洁, 等.赤泥复合硅酸盐水泥的力学性能及其放射性研究[J].天津城市建设学院学报, 2012, 18(1):52-55. doi: 10.3969/j.issn.1006-6853.2012.01.012

    • 相关文章
  • 施引文献
  • 资源附件(0)
  • 加载中

图(2)

表(4)

计量
  • 文章访问数:  1516
  • PDF下载数:  190
  • 施引文献:  0
出版历程
收稿日期:  2018-10-26
刊出日期:  2019-02-25

目录

    版权所有：中国地质调查局发展研究中心 copyright @2020
    返回
